在当今信息高速传输的时代，光纤通信以其大容量、低损耗和抗干扰等优势，构成了全球通信网络的骨干。而光端机，正是实现光信号与电信号相互转换、确保信息在光纤网络中顺畅流动的核心设备。本文将深入浅出地解析光端机的基本原理及其在通信系统中的作用。

一、光端机的定义与定位

光端机，全称为光信号终端设备，是光纤通信系统中不可或缺的接入与传输设备。它通常成对使用，分别部署在光纤链路的两端（如局端和用户端），因此得名“端机”。其核心使命是充当“翻译官”和“交通枢纽”，在发送端将来自路由器、交换机等网络设备的电信号转换为适合在光纤中远距离传输的光信号；在接收端则执行相反的过程，将接收到的光信号还原为电信号，交付给终端设备处理。

二、核心工作原理：光电转换

光端机的工作原理主要围绕光电转换这一核心过程展开，具体可分为发送（Tx）和接收（Rx）两个方向：

1. 发送过程（电→光）：

• 输入： 来自数据源（如摄像机、电话、计算机网络）的电信号（通常是数字信号）接入光端机的电接口。

• 驱动与调制： 电信号经过编码、复用等处理后，输入到激光二极管（LD） 或发光二极管（LED） 的驱动电路。驱动电路根据电信号的强弱变化，精确控制光源的发光强度或频率。

• 发光： 被调制的光源发出承载着原始电信号信息的光信号。激光二极管因其性能优异，常用于长距离、高速率传输。

• 耦合： 产生的光信号通过精密的光学组件（如透镜）高效地耦合进入光纤，开始其长途传输旅程。

1. 接收过程（光→电）：

• 输入： 经过光纤传输后衰减和畸变的光信号从远端抵达接收端光端机。

• 光电探测： 光信号首先照射到光电二极管（PIN） 或雪崩光电二极管（APD） 上。这些半导体器件对光非常敏感，能将微弱的光信号能量转换为相应的微弱电流（即电信号）。

• 放大与再生： 产生的微弱电信号经过前置放大器和主放大器进行多级放大，以补偿传输损耗。通过时钟恢复和判决电路对信号进行整形和再生，消除噪声和失真，恢复出清晰、标准的数字电信号脉冲。

• 输出： 再生后的纯净电信号通过光端机的电接口输出，送达给电视机、监控显示器、计算机等终端设备，完成信息的最终传递。

三、关键技术环节

• 复用技术： 为了提升单根光纤的利用率，现代光端机普遍采用时分复用（TDM） 或波分复用（WDM） 技术。TDM将多路低速电信号在时间上交错合并成一路高速信号再进行光电转换；WDM则使用不同波长的光在同一根光纤中同时传输多路信号，极大提升了带宽。
• 编码与线路编码： 为确保传输的可靠性和时钟同步，原始电信号在调制前会进行特定的线路编码（如曼彻斯特编码、mB/nB编码），使信号更适合在光纤信道中传输。
• 时钟同步： 接收端必须从接收到的信号中精确提取出发送端的时钟信息，才能准确地在正确的时间点对信号进行采样和判决，这是无误码接收的关键。

四、主要类型与应用场景

根据传输信号类型和功能，光端机可分为多种类型：

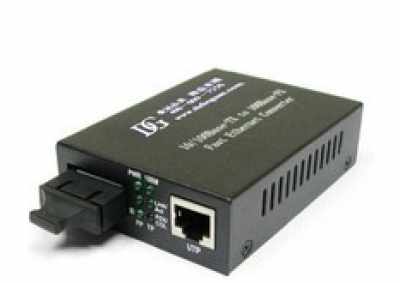

• 数据光端机： 传输以太网、RS232/485等数据信号，广泛应用于工业控制、数据中心互联。
• 视频光端机： 专门用于传输模拟或数字视频信号（如CVBS、HD-SDI），是安防监控、广播电视领域的核心设备。

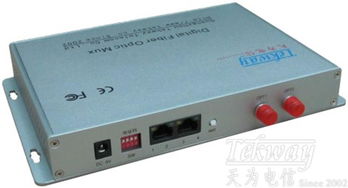

• 电话光端机（语音光端机）： 传输传统电话的语音信号，用于电信接入网。
• 综合业务光端机： 可同时传输视频、音频、数据、电话等多种信号，实现“一纤多传”，常用于智慧城市、交通等多个子系统需要统一传输的场景。

五、

简而言之，光端机的工作原理本质上是基于半导体光电效应，通过精密的驱动、调制、探测和信号处理电路，在电域和光域之间搭建起一座高效、可靠的信息转换桥梁。它不仅是物理介质（铜缆到光纤）的转换器，更是信号格式和协议的适配器。随着光纤到户（FTTH）、5G前传/回传、高清视频等应用的普及，光端机技术也在向着更高速率、更低功耗、更高集成度和更智能化的方向持续演进，默默支撑着全球信息社会的流畅运转。
